J-SZ(ZYT)-PX-sarjan miniatyyri DC-vaihdemoottorit koostuvat vastaavasti SZ(ZYT)-sarjan tasavirtamoottoreista ja PX-tyyppisistä tavallisista tarkkuusplaneettavähennyksistä ja varustettu virtalähteellä, joka voi toteuttaa portaaton nopeuden säädön.Laaja säätöalue, pieni koko, kevyt paino, korkea hyötysuhde, kompakti rakenne, suuri ulostulomomentti, käytetään laajalti käytöissä, jotka vaativat pientä nopeutta, suurta vääntömomenttia ja portaatonta nopeuden säätöä.Portaattomasti säädettävä nopeus.
PX-sarjan planeettavaihteisto voidaan kytkeä suoraan AC-moottoreihin, askelmoottoreihin ja muihin moottoreihin.
PX-sarja voidaan myös liittää suoraan kierukkavaihteen alennuslaitteeseen ja sykloidiseen väkänvähentimeen, jolloin muodostuu supistimet, joilla on eri nopeussuhteet tai suuret nopeussuhteet.

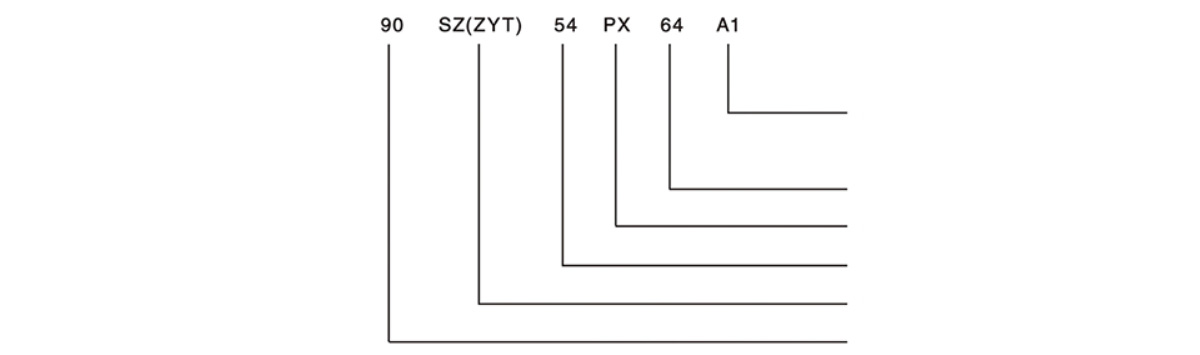

Moottorin malli
A1- asennusmuoto: A1 on jalkaasennus, A3 on laippaasennus, B5 on pyöreä laippaasennus
64 -Pienennyssuhde: 1:64
PX - Tavallinen Precision Planetary Reducer
54 - Moottorin suorituskyvyn parametrikoodi
SZ(ZYT) - DC-servomoottori (kestomagneettinen tasavirtamoottori)
90 - Moottorin perusnumero: Ulkohalkaisija on 90 mm

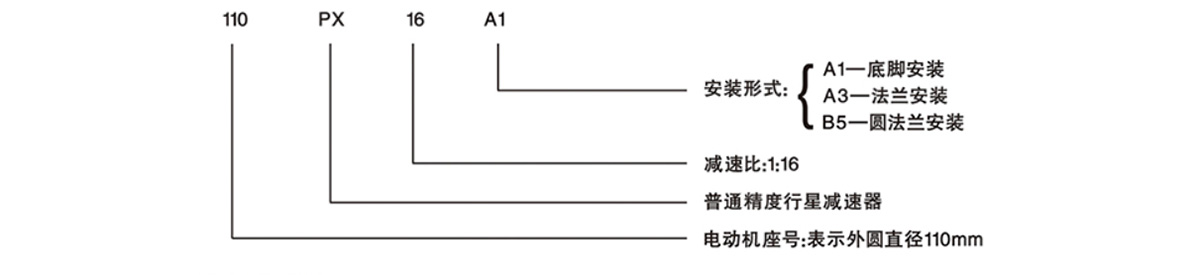

Supistimen malli
A1- asennusmuoto: A1 on jalkaasennus, A3 on laippaasennus, B5 on pyöreä laippaasennus
16 - Pienennyssuhde: 1:64
PX - Tavallinen Precision Planetary Reducer
110 - Moottorin perusnumero: Ulkohalkaisija on 90 mm
Nopeus (r/min) | Vääntömomentti (mN.m) | Malli | Tehoa | Nimellisnopeus (r/min) | Asentaa | Nimellisjännite | Pienennä suhdetta | Huomautukset | |
750 | 260 | 55ZYT | 29 | 3000 | A3 | 24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54 | 4 | ||
187,5 | 740 | 16 | |||||||
47 | 21200 | 64 | |||||||
12 | 5900 | 256 | |||||||
500 | 390 | 6 | |||||||
83 | 1660 | 36 | |||||||
14 | 7180 | 216 | |||||||
750 | 450 | 70ZYT01 | 50 | 30 000 | 24 | 4 | |||
70ZYT02 | 27 | ||||||||
70ZYT03 | 48 | ||||||||
70ZYT04 | 110 | ||||||||
1500 | 380 | 70ZYT05 | 85 | 6000 | 24 | 4 | |||
70ZYT06 | 27 | ||||||||
70ZYT07 | 48 | ||||||||
70ZYT08 | 110 | ||||||||
750 | 630 | 70ZYT51 | 70 | 3000 | 24 | 4 | |||
70ZYT52 | 27 | ||||||||
70ZYT53 | 48 | ||||||||
70ZYT54 | 110 | ||||||||
1500 | 540 | 70ZYT55 | 120 | 6000 | 24 | 4 | |||
70ZYT56 | 27 | ||||||||
70ZYT57 | 48 | ||||||||
70ZYT58 | 110 | ||||||||
187,5 | 1270 | 70ZYT01 | 50 | 3000 | 24 | 16 | |||
70ZYT02 | 27 | ||||||||
70ZYT03 | 48 | ||||||||
70ZYT04 | 110 | ||||||||
187,5 | 1780 | 70ZYT51 | 70 | 3000 | 24 | 16 | |||
70ZYT52 | 27 | ||||||||
70ZYT53 | 48 | ||||||||
70ZYT54 | 110 | ||||||||
47 | 3670 | 70ZYT01 | 50 | 3000 | 24 | 64 | |||
70ZYT02 | 27 | ||||||||
70ZYT03 | 48 | ||||||||
70ZYT04 | 110 | ||||||||
750 | 360 | 70SZ01 | 40 | 3000 | 24 | 24 | 4 | ||
70SZ02 | 27 | 27 | |||||||
70SZ03 | 48 | 48 | |||||||
70SZ04 | 110 | 110 |
PS-sarjan yleinen nopeussuhde
Taso 1: 4, 6
Toissijainen: 16 , 24 , 36
Taso 3: 64 , 96 , 144 , 216
Taso 4: 256\384\576\864\1296
90PX-sarjan ei-standardi nopeussuhde
Taso 1: 3
Taso 2: 9 , 12 , 18
Taso 3: 27 , 48 , 54 , 72 , 108
Taso 4: 81 , 162 , 192 , 288 , 324 , 432 , 648
110PX-sarjan ei-standardi nopeussuhde
Taso 1: 5
Taso 2: 20, 25, 30
Taso 3: 80 , 100 , 120 , 125 , 150 , 180
Taso 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080
Voidaan suunnitella epätyypillisiä vähennyksiä, kuten erityinen nopeussuhde, nopeus, asennuskoko jne
Esimerkki valinta
Käyttäjä voi valita alennuslaitteen tehon ja mallin oikein todellisen toimintajärjestelmän ja kuorman luonteen mukaan seuraavien sisältöjen perusteella.
1.Vähentimen kuormitusmomentin ja lähtönopeuden mukaan tarvittava teho voidaan laskea seuraavalla kaavalla: P=T n/kh
Kaavassa: P- lähtöteho WT - kuormitusmomentti Nm, valitse n- lähtönopeus r/min teknisen tiedotteen mukaan
K- kuormitusvakio 9560 η - voimansiirron tehokkuus, valittu seuraavasta taulukosta
Voimansiirtosuhde
Välityssuhde(i) | 4(6) | 16(36) | 64(216) | 256(1296) |
η | 0,76 | 0,72 | 0,68 | 0,65 |
2.Moottorin säädin voidaan valita toteuttamaan portaaton alennusvaihteen nopeuden muutos O:sta nimellisnopeuteen.
3. Varsinaisen toimintajärjestelmän ja kuormituksen luonteen mukaan palvelukerroin voidaan valita palvelukerrointaulukon perusteella.Laskennan jälkeen voidaan määrittää tarvittava supistimen teho ja tarvittavan lähtönopeuden mukaan valita supistusmalli teknisten tietojen taulukosta.
Toimiva indeksitaulukko
Päivittäinen työaika | Kuormitustaso | |||
Keskimääräinen tasainen | Keskivahva | Voimakas vaikutus | ||
12 | 1 | 1.25 | 1.75 | |
24 | 1.25 | 1.50 | 2 |
Esimerkiksi: jos kuorma on tasainen ja vakaa, vaadittu moottorin nimellisteho on 40W, nimellisjännite 110V, lähtönopeussuhde on 4 ja työaika päivässä 12h, niin valitaan 40W .Jos kuorma on luonteeltaan kohtalaista tärinää:
Sitten eräs.Katso palvelukerrointaulukosta valitaksesi palvelusarjaksi 1,25.Vaadittu teho W=40W*1,25=50W
b.Tarkista lisävarusteena saatavan J70SZ54P*4 tekniset tiedot

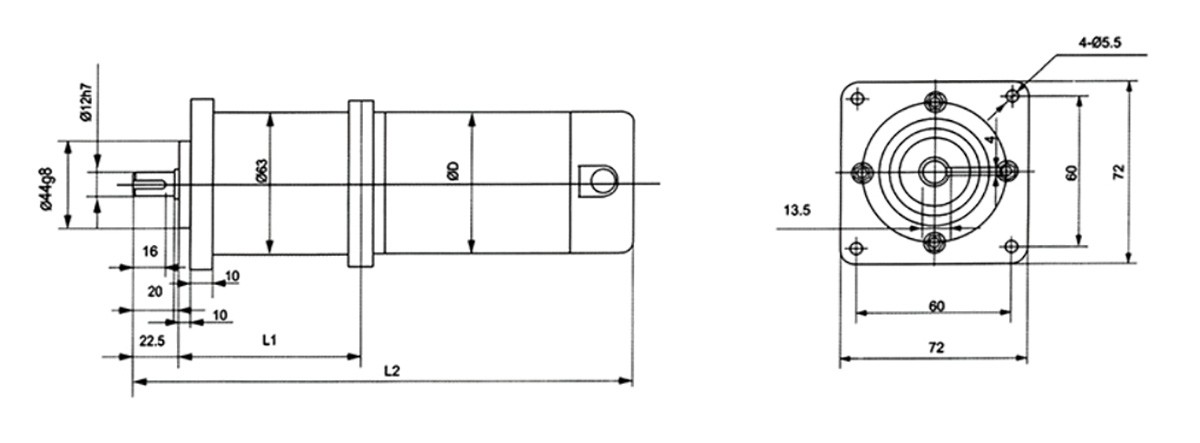

70PX etulaippa

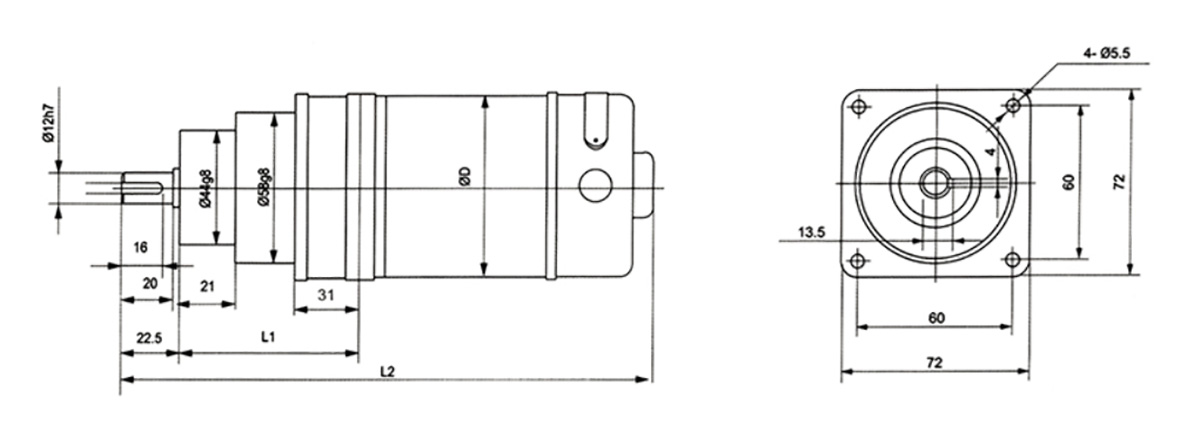

70PX takalaippa
