24 ~ 72 V DC tyyppi 1t suora haarukka tasapaino raskas sähköinen trukin moottori
Tuotteen Kuvaus

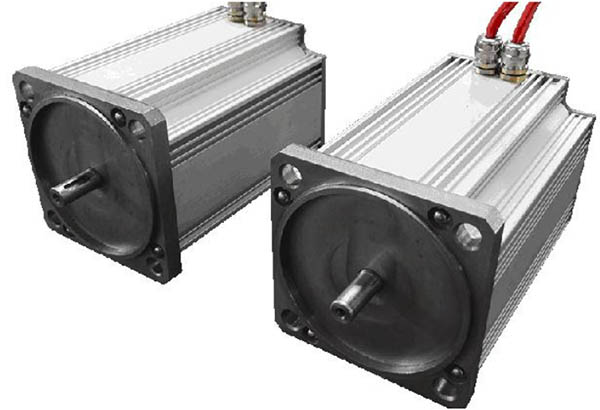

Sähkötrukin moottorin rakenne on yksinkertaisempi kuin polttotrukin.Kuvassa 1DC tyypin 1t suora haarukka tasapainotus raskas sähkötrukkimoottori.
Sähkötrukin moottorin perusrakenne koostuu seuraavista osista:
1.Virtalähde: akku.Akun vakiojännitteet ovat 24, 30, 48 ja 72 V.
2.Runko: on trukin runko, hitsattu teräksellä ja teräksellä.Lähes kaikki trukin osat on asennettu runkoon.Se altistuu erilaisille kuormituksille käytön aikana, joten sillä tulee olla riittävä lujuus ja jäykkyys.
3. Voimansiirto: Moottorin teho välittyy trukin vetopyörälle.
4. Ohjausjärjestelmä: ohjaa trukin ajosuuntaa.
5. Jarrujärjestelmä: hidasta trukin ajoa ja pysäytä se.
6. Moottori ja sähköjärjestelmä: Sähköjärjestelmä ohjaa moottoria eri komponenttien kautta haarukkatrukin käynnistyksen, pysäytyksen, peruutuksen ja nopeuden säädön sekä öljypumpun moottorin tai hydraulipaineen saavuttamiseksi.
XINDA DC-moottorien luettelo
| XINDADC-MOOTTORIEN LUETTELO | ||
| Nimellisteho | Tuote nro. | Tuotekuva |
|

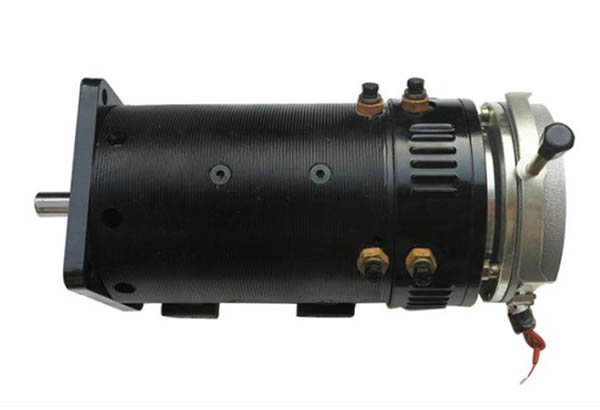

| Sähkötrukin ajoneuvon moottori |  |
|
| DC-ajo sähkömoottori | |
| 7 kW | DC-ajomoottorin malli 242ZDC 242ZD706H15 |
|
| 5 kW | DC-ajo sähkömoottorin malli 192ZDC 192ZD525H9 |
|
| 4 kW | DC-ajomoottorin malli 170ZDC 170ZD402H2A3 |
|
|
| DC-MOOTTORI sähköajoneuvoihin |
|
|

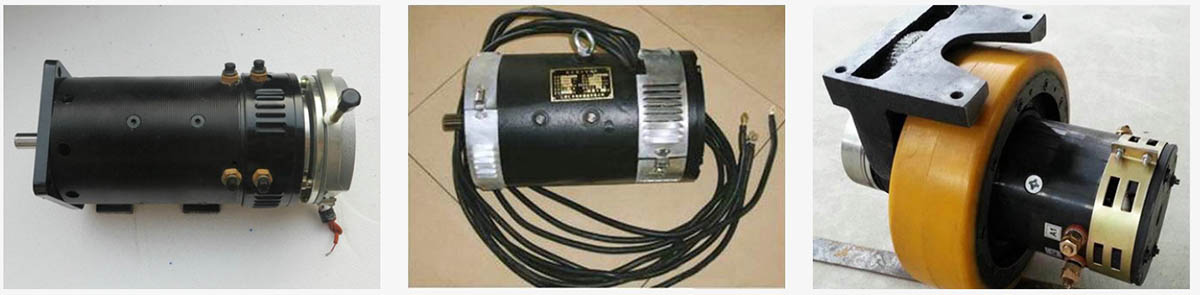

| Sähkötrukin sähkömoottori |
|
|
| Sähkötrukin sähkömoottori |  |
| XINDA DC -moottorisarjan tekniset tiedot | ||||||||
| Nimellisteho (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Akun jännite (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Ylikuormitus | 2.5 | |||||||
| Nimellisvirta (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87.2/72.7 | 118/94.7/78.9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
| Nimellisvääntömomentti (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Nimellisnopeus (RPM) | 2800 | |||||||
| Huippunopeus (RPM) | 4500 | |||||||
| Toimiva Järjestelmä | S2: 60 min | |||||||
| Eristystaso | H | |||||||
| Jäähdytysmenetelmä | luonnollinen jäähdytys/ilmajäähdytys | |||||||
| Tehokkuus (100 % KUORMITUS) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Suojaustaso | IP23 (IP44) | |||||||
| Sovellus | hidas matkustaja / logistiikkaajoneuvo / golfajoneuvo / kiertoajeluajoneuvo / poliisipakettiauto / kuorma-auto / pinoauto jne. | |||||||
