SDJ-sarjan ACIM-ohjain (3KW)
SDJ-sarjan moottoriohjain (3KW) tuotekuvaus
SDJ-sarjan AC-ohjain on ohjain, joka on kehitetty AC-sähköajoneuvoihin matalajännitteisille.Korkean luotettavuuden ja suuren vääntömomentin asynkronisen moottorin käyttölaitteena, joka on suunniteltu neljän kvadrantin vektoriohjausmenetelmällä, se voi ohjata moottorin nopeutta ja vääntömomenttia tarkasti.Sitä käytetään laajalti puhtaassa sähköisessä henkilöautossa, hitaassa A00-luokan henkilöautossa, sähköisessä nähtävyysajoneuvossa, sähköisessä lakaisukoneessa, sähkölogistisessa ajoneuvossa jne.
SDJ-sarjan AC-ohjain ottaa käyttöön digitaalisen taajuusmuuttajan ohjauksen, jonka ytimenä on DSP, ja suojaustaso saavuttaa IP67.Ohjain käyttää käyttölaitteena asynkronista moottoria, jolla on korkea luotettavuus ja suuri vääntömomentti, jonka ominaisuudet ovat pieni koko, kevyt, korkea luotettavuus ja nopea vaste.Energiapalautetoiminnolla matkamatkan lisäämiseksi;ja useita suojausmalleja, kuten rajoitettu virta, ylivirta, ylilämpötila, lukittu roottori, oikosulku jne.
ominaisuudet
●Ohjain ottaa käyttöön saksalaisen DSP:n, kansainvälisen valtavirran digitaalisen aseman ydinohjaussiruna, mikä auttaa rakentamaan hyvän alustan moottorin ohjausalgoritmille.
●Käyttämällä suuritehoista MOSFET-putkea teholaitteeseen, se voi toteuttaa tehokkaan energian muuntamisen.
●Monipuolinen turvasuojaus CAN-rajapinnalle ja turvallisuussertifikaattien hallinta litiumakkujen BMS:lle.
●Tukee oikosulkusuojausta (vaihe – maa, vaihe – vaihe, vaihe – lähde), ylikuormitusta, ylilämpötilaa, ylijännitesuojaa.
●Luotettava ja joustava regeneratiivinen jarrutekniikka voi parantaa ajokilometrejä vastaamaan asiakkaiden tarpeita jopa hitaalla ajotilassa.
●Mikroliiketeknologian ja hitaan laskeutumisen ja mäkeen pitotekniikan käyttö jyrkässä rinteessä, tehokkaampaan kiipeilykykyyn, vakaaseen mäkeen pitoon, vahvempaan käynnistykseen.
●Ota käyttöön erinomainen optimointialgoritmi ja taajuus 0–300 HZ vähentääksesi melua ja tärinän amplitudia.
●Täydellinen vikasuojatoiminto, summeri muistuttaa kaikenlaisista vioista, se on kätevä huolto.
●Käyttää CAN-väylätekniikkaa vähentääkseen johdotusta, parametria voidaan säätää ja se on ohjelmoitavissa verkossa.
●Hyväksyy yhteensopivan rakenteen, jonka ansiosta tilavuus on pienempi ja paino kevyempi.Itseoppiva toiminto, yksinkertaistaa asennus- ja virheenkorjausvaiheita.
Autoyhtiöille: helppo lastaus, huoleton jälkimyynnin
●Vahva sopeutumiskyky ja itseoppimiskyky
●Kuuluisia tehdaslaitteita, luotettavaa laatua
●Vian itsetunnistustoiminto
Käyttäjille: vahva kokemus, lempeä laukka
●Ajo on tasaista, käynnistys on voimakas ja kiihtyvyys on voimakas
●Suuri vääntömomentti, vahva kiipeilykyky, luistamaton rinteessä
●Energiapalaute, lisää matkamatkaa, pidennä akun käyttöikää
Tuote: ammattimainen suunnittelu, harkinta
●Vakaa suorituskyky
●Täydellinen turvallisuus- ja suojasuunnittelu
Erittely
| Ohjaimen malli | SDJ-7.5KW | |||
| Sähköinen | Tulo (DC/V) | 72V | 96V | 144 V |
| Suurin lähtövirta (AC/A) | 400A | 320A | 250A | |
| Nimellisvirtalähtö (AC/A) | 115A | 78A | 52A | |
| Suurin teho (KW) | 30 | 30 | 30 | |
| Suurin taajuuslähtö (Hz) | 300 | 300 | 300 | |
| Työympäristön lämpötila-alue (℃) | -30°C - +55°C | |||
| Varastointiympäristön lämpötila-alue (℃) | -40°C---+70°C | |||
| IP-luokka | IP67 | |||
| Eristetty suorituskyky | 72V/96V Tulo ja lähtö kuoreen DC1000V, vuotovirta 0,05mA, eristetty resistanssi 20MΩ | |||
| 144V tulo ja lähtö kuoreen DC2100V, vuotovirta 2,1mA, eristetty resistanssi 1MΩ | ||||
| Ohjaimen tehokkuus | 0,98 | |||
| Jäähdytysmenetelmä | Luonnollinen jäähdytys/ilmajäähdytys | |||
| Valvontamenetelmä | Vektoriohjaus | |||
| Moottorin tyyppi | Asynkroninen moottori | |||
| Tärinä standardi | GB/T2423 | |||
| Viestintämenetelmä | VOI | |||
| Paino (kg) | 4 kg | |||

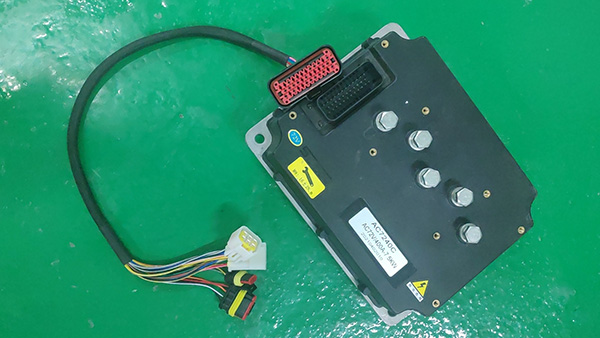

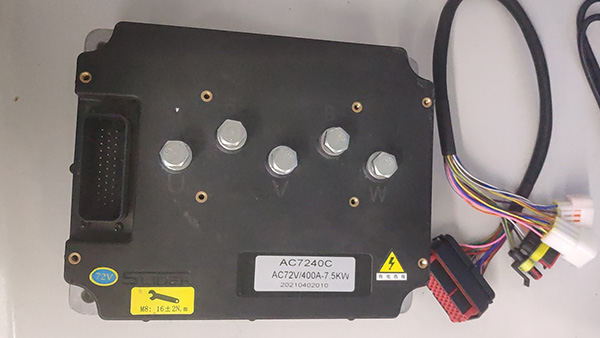

Tuotekuva

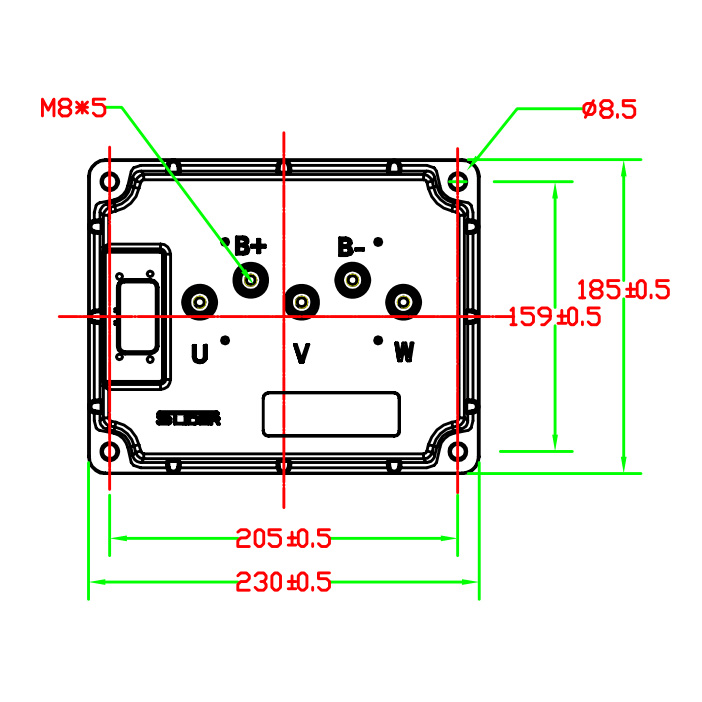

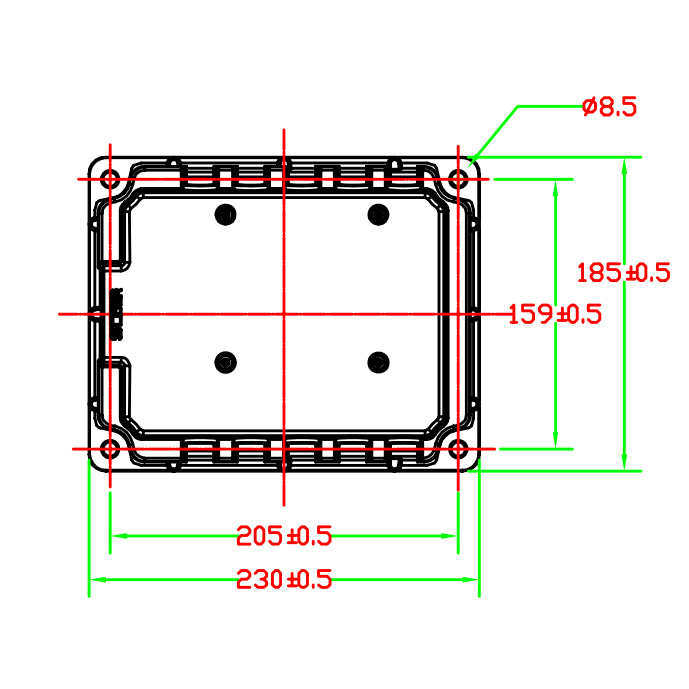

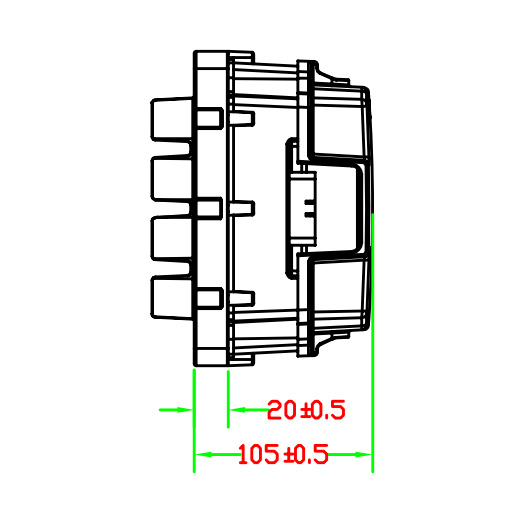

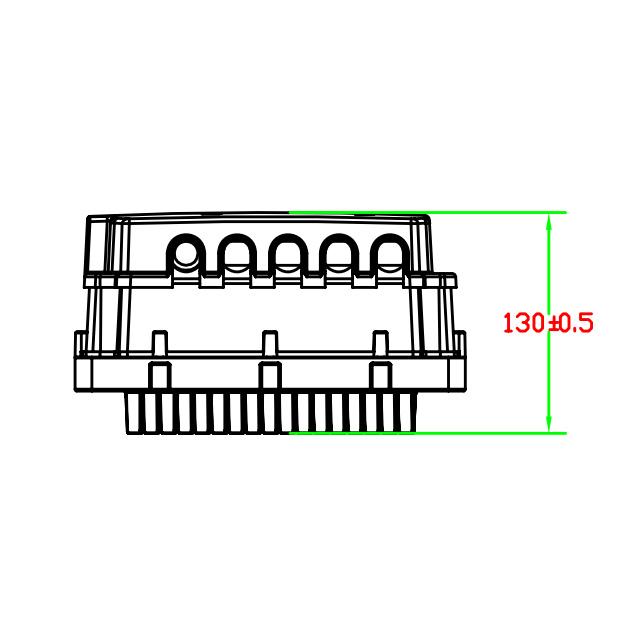

Mittapiirrokset
